Diese Installationsvariante verbindet das syniotec CORE Telematikgerät mit der Bordspannungsversorgung und dem Zündsignal der Maschine.

Übersicht

Nach erfolgreicher Installation startet das syniotec CORE Telematikgerät automatisch; die erste Datenübertragung kann einige Minuten dauern.

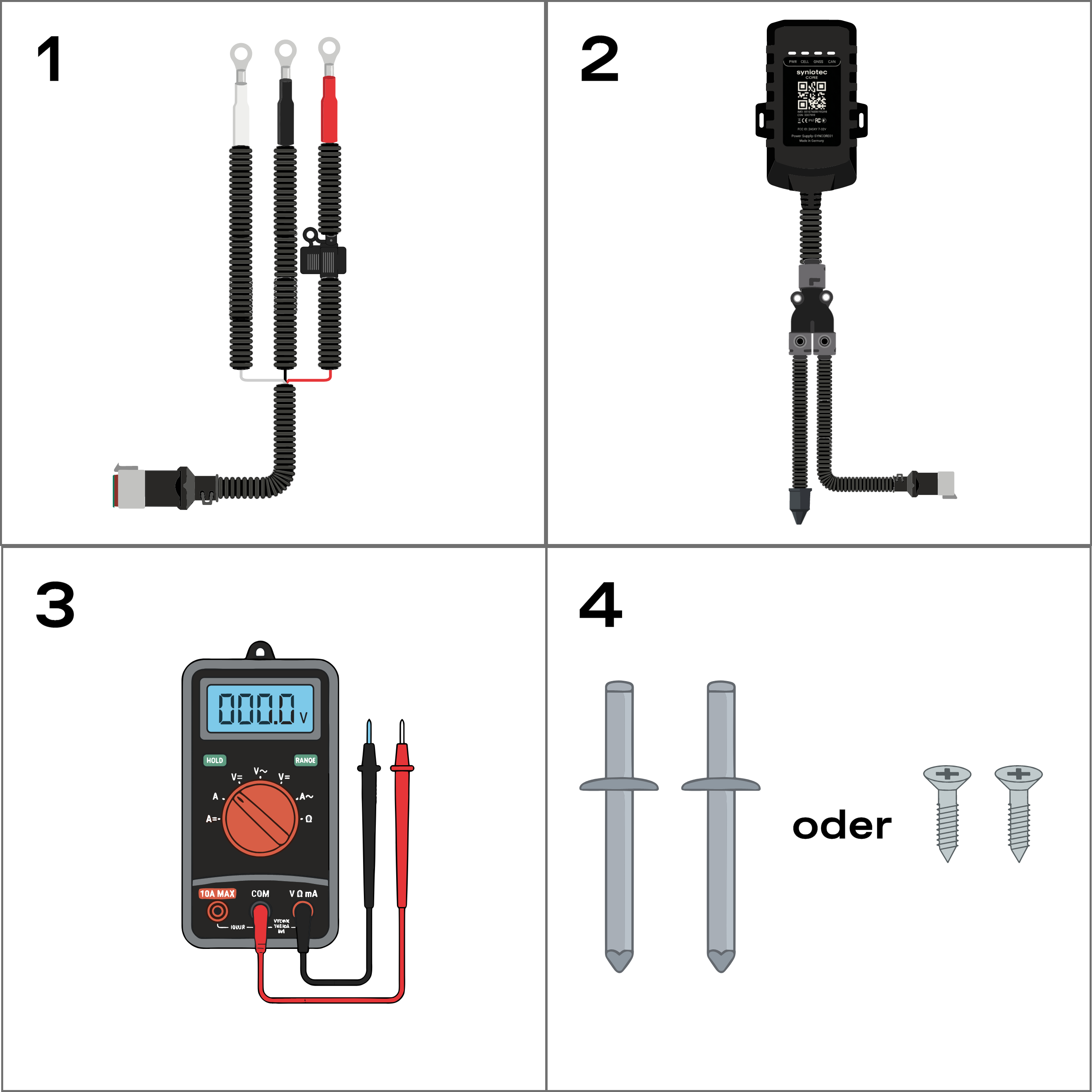

Benötigte Komponenten

3-poliges Montagekabel
syniotec CORE Telematikgerät
Multimeter
2 Schrauben oder Nieten

Bevor Sie starten

Vor Beginn der Installation:

Maschine sicher abstellen.
Zündung ausschalten.
Zündschlüssel abziehen.
Sicherstellen, dass die Maschine nicht unbeabsichtigt gestartet werden kann.
Falls vom Maschinenhersteller vorgeschrieben, Batterie vor Beginn der Arbeiten abklemmen.

ℹ️ Beachten Sie stets die elektrischen Sicherheitsvorgaben des Maschinenherstellers.

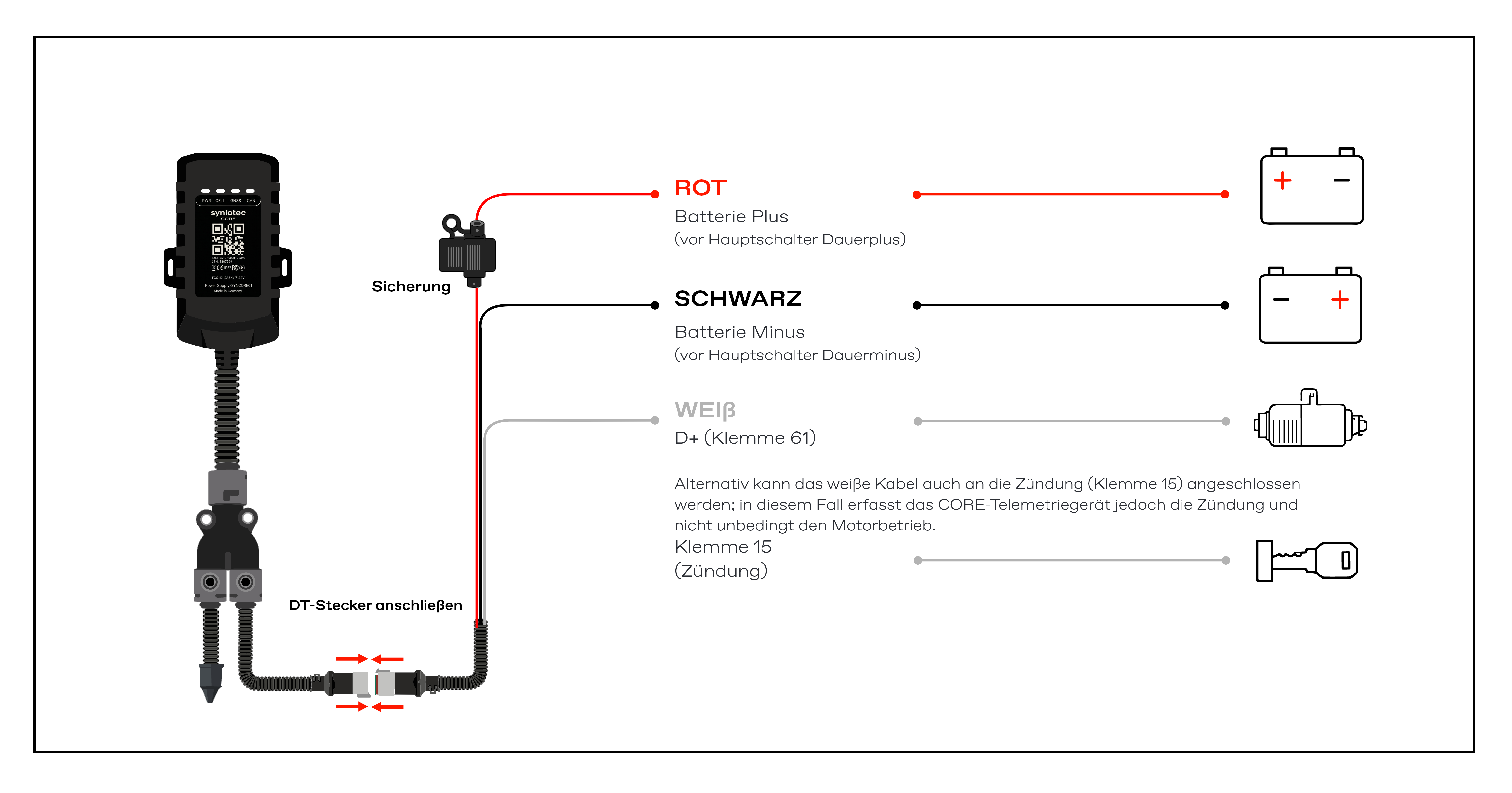

Schritt 1 – Leitungen des Kabelbaums anschließen

Schließen Sie die drei erforderlichen Leitungen an das Bordnetz der Maschine an.

Stellen Sie sicher, dass alle elektrischen Verbindungen fest sitzen und fachgerecht isoliert sind.

Kabel	Anschluss	Information
Rot	Batterie Plus (Klemme 30)	Dauerplus der Batterie (vor dem Hauptschalter, sofern vorhanden).
Schwarz	Batterie Minus (Klemme 31)	Batterie Minus
Weiß	D+ (Klemme 61)	Das weiße Kabel dient zur Erfassung des Motorbetriebs. Daher muss es an das D+ Signal angeschlossen werden. Alternativ kann das weiße Kabel auch an die Zündung (Klemme 15) angeschlossen werden; in diesem Fall erfasst das CORE-Telemetriegerät jedoch die Zündung und nicht unbedingt den Motorbetrieb.

ℹ️ Zulässige Versorgungsspannung CORE: 7–32 V DC. Vor Anschluss mit dem Multimeter prüfen.

Ziehen Sie alle Batterieanschlüsse sicher fest.

Hier befindet sich der D+ Anschluss an der Lichtmaschine:

Beispieldarstellung – Position und Kennzeichnung des D+ Anschlusses unterscheiden sich je nach Maschine. Im Schaltplan des Herstellers prüfen bzw. messen.

Schritt 2 – Kabelbaum mit dem syniotec CORE Telematikgerät verbinden

Verbinden Sie den grauen 3-poligen DT-Stecker (Pos. 1) mit dem entsprechenden Anschluss am syniotec CORE Telematikgerät (Pos. 2).

Drücken Sie beide Steckverbinder zusammen, bis die Verriegelung hörbar und spürbar einrastet.

Schritt 3 – Spannungsversorgung wiederherstellen

Batterie wieder anschließen (falls zuvor getrennt).
Hauptschalter der Maschine einschalten.
Zündung einschalten.
Den Motor zunächst nicht starten, sofern dies nicht erforderlich ist.

Schritt 4 – Funktion prüfen

Überprüfen Sie die ordnungsgemäße Funktion des Geräts.

CORE startet automatisch. Danach prüfen Sie bitte:

Spannungsversorgung wiederherstellen (falls zuvor getrennt).
Zündung einschalten.
Dem syniotec CORE Telematikgerät bis zu 2 Minuten Zeit geben, um den Startvorgang abzuschließen.
Gerätestatus prüfen.

Folgendes prüfen:

PWR		Aus	Keine Versorgung, Interner Akku leer
		1×/1,5 s Rot	Keine externe Stromversorgung angeschlossen. CORE wird über seine eigene interne Batterie betrieben.
		3×/s Rot	Akku wird geladen
		dauerlicht Grün	Akku vollständig geladen
		dauerlicht Rot	Gerät konnte nicht gestartet werden.

CELL		3×/s Grün	Mobilfunknetz wird gesucht
		1×/1,5 s Grün	Im Mobilfunknetz registriert

GNSS		Aus	GNSS deaktiviert
		3×/s blau	Keine GNSS-Daten
		2×/s blau	Satellitensuche
		Dauerlicht blau	Position ermittelt

Die PWR-LED leuchtet.
Die CELL-LED zeigt eine Mobilfunkverbindung an.
Die GNSS-LED beginnt mit der Suche nach einem GNSS-/GPS-Signal.
CAN-LED ist irrelevant

Stellen Sie außerdem sicher, dass:

syniotec CORE Telematikgerät ordnungsgemäß startet,
keine losen oder beschädigten Leitungen vorhanden sind,
alle Steckverbindungen vollständig eingesteckt und verriegelt sind.

⚠️ Wichtig:
Sollte das syniotec CORE Telematikgerät nicht starten oder die Status-LEDs kein normales Betriebsverhalten anzeigen, trennen Sie die Spannungsversorgung und überprüfen Sie sämtliche elektrischen Anschlüsse, bevor Sie mit der Installation fortfahren.

Schritt 5 – syniotec CORE Telematikgerät an der Maschine montieren

Empfohlene Einbauorte

Montieren Sie das syniotec CORE Telematikgerät innerhalb eines geschützten Bereichs der Maschine, in dem das Gerät sicher befestigt und vor Umwelteinflüssen geschützt ist.

✔ Empfohlen	✖ Vermeiden
Schaltschrank	Motorblock
Bereich hinter dem Armaturenbrett	Abgasanlage
Sicherungskasten	Bewegliche Hydraulikkomponenten
Servicefach	Bereiche mit stehendem Wasser
Ebene Innenflächen	Scharfe Metallkanten
Etikett frontal / Box senkrecht	Hängende Montage am Kabel
Befestigung mit Schrauben oder Nieten	Lose oder ungesicherte Montage

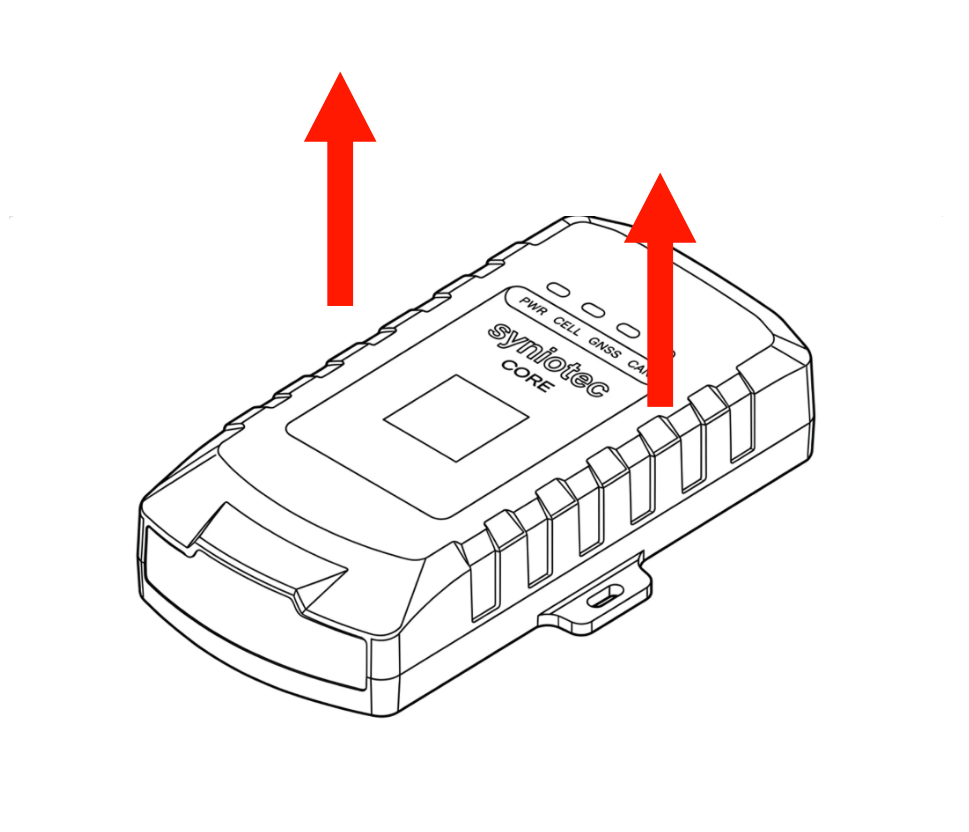

Für eine optimale GNSS- und Mobilfunkverbindung:

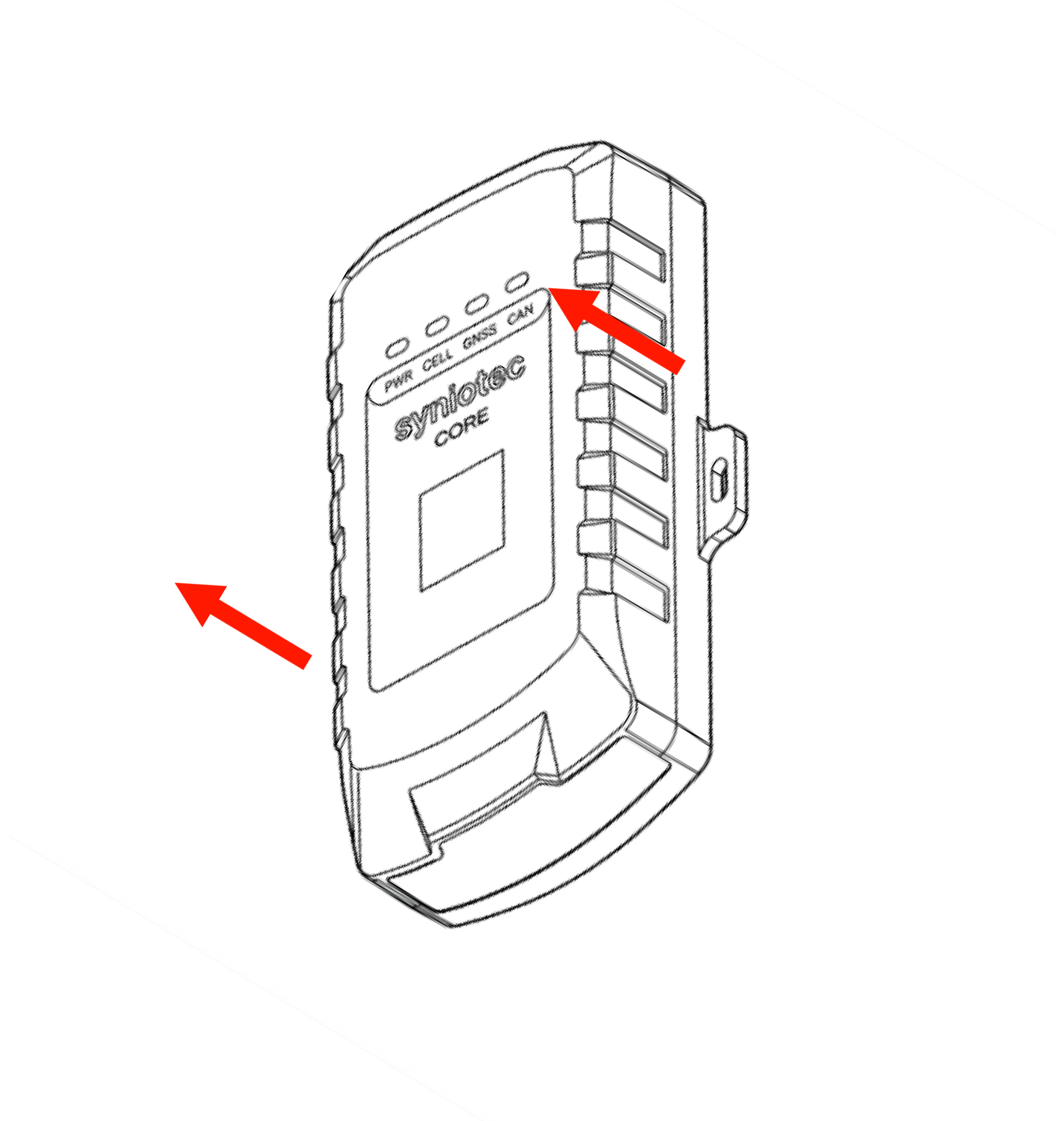

Bevorzugte Einbaulage: Das Gerät senkrecht montieren, sodass das Etikett frontal in Ihre Richtung zeigt.

Das Gerät auf einer ebenen und stabilen Oberfläche befestigen.
syniotec CORE Telematikgerät fest montieren, sodass Bewegungen und Vibrationen minimiert werden.

✅ Beispiele aus der Praxis, wie und wo das CORE-Gerät richtig angebracht wird (hier mit Klebstoff auf der Rückseite befestigt):

✖️ Praktische Beispiele aus der Praxis, wie und wo das CORE-Gerät nicht angebracht werden sollte:

Am Kabel hängend & schlecht befestigt

Zu nah am Kühler & schlecht befestigt

Schritt 6 – Datenübertragung in der App prüfen

Prüfen Sie abschließend, ob das syniotec CORE Telematikgerät Daten ordnungsgemäß an die syniotec App überträgt.

Öffnen Sie das entsprechende Gerät in der App und kontrollieren Sie, ob:

das Gerät als online bzw. verbunden angezeigt wird,
aktuelle Positionsdaten übertragen werden,
der Betriebs- bzw. Zündstatus korrekt angezeigt wird,
die zuletzt übertragenen Daten aktuell sind.

Je nach Empfangssituation kann es einige Minuten dauern, bis die ersten Daten in der App angezeigt werden.

⚠️ Wichtig:
Werden keine oder unplausible Daten angezeigt, überprüfen Sie zunächst die elektrischen Anschlüsse sowie den Gerätestatus anhand der LEDs. Stellen Sie außerdem sicher, dass das Gerät ausreichend Mobilfunk- und GNSS-/GPS-Empfang hat.
