Deinem OBD liegt je nach Wunsch ein Y-Kabel oder ein Verlängerungskabel bei.

Optional kannst du ein kostenpflichtiges OBD-Y-Adapterkabel mit 12 Befestigungsadaptern für verschiedene Fahrzeuge dazubestellen. Wie du den OBD mit diesem Set installierst, zeigen wir dir weiter unten.


Schritt 1: Installation mit Y-Kabel / Verlängerungskabel

Suche dir einen Steckplatz für den OBD im Fahrzeug.
Stecke das mitgelieferte Kabel ein und verbinde dieses mit dem OBD-Tracker. Schalte nun die Zündung des Fahrzeugs an.


Schritt 2: Überprüfung des Geräts

Prüfe in App, ob die Daten korrekt übermittelt werden.
Wenn etwas fehlen sollte, öffne die App in der du eingeloggt bist und verwende den IoT-Konfigurator. Fahre mit der Einrichtung fort, indem du die erforderlichen Informationen eingibst.


Schritt 3: Fertigstellung

Suche einen geeigneten Platz für die OBD-Box hinter der Abdeckung.

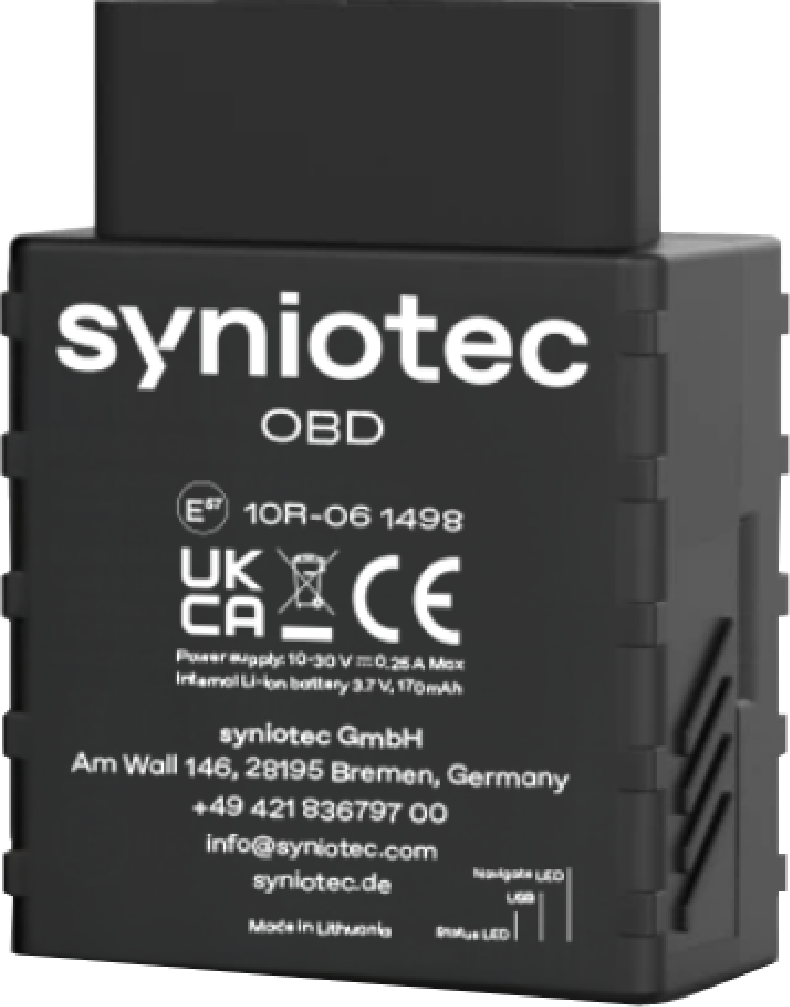

⚠️ Achte darauf, dass das syniotec Logo nach oben zeigt; das ist wichtig, damit der OBD zuverlässig senden kann.


Praxisbeispiele


Optional: OBD-Kabel zur Festinstallation inkl. 12 Adapter

Du erhältst das komplette Set wie in der Abbildung: das OBD-Kabel zur Festinstallation, 12 Befestigungsadapter, 4 Metallclips und das Montagewerkzeug. Für die Installation benötigst du nur den Adapter, der zur Halterung in deinem Fahrzeug passt.



Schritt 1: Passenden Adapter auswählen

Orientiere dich an den Fahrzeugmarken in der Übersicht. Vergleiche anschließend die Form und Befestigung des Adapters mit dem originalen OBD-Anschluss deines Fahrzeugs. Die Markenangaben dienen als Orientierung. Entscheidend ist, dass der Adapter zur vorhandenen Halterung passt.


Schritt 2: OBD-Kabel zur Festinstallation anschließen

Schalte die Zündung aus. Löse den originalen OBD-Anschluss aus seiner Halterung. Verbinde den originalen OBD-Anschluss deines Fahrzeugs mit dem in der Abbildung als „Steckplatz für das Original“ gekennzeichneten Stecker des Kabels. Achte auf die richtige Ausrichtung und einen festen Sitz.

Setze den ausgewählten Befestigungsadapter auf den Adapter-Anschluss des Kabels. Befestige diesen an der ursprünglichen Position des OBD-Anschlusses. Verwende die zur Halterung passenden Befestigungen und bei Bedarf die mitgelieferten Metallclips.

Stecke den syniotec OBD in den freien „OBD-Anschluss“ des OBD-Kabels. Befestige das Gerät und die Kabel so, dass sie nicht lose herunterhängen, gequetscht werden oder die Pedale und andere bewegliche Teile behindern.


Schritt 3: Überprüfung des Geräts

Prüfe in App, ob die Daten korrekt übermittelt werden.
Wenn etwas fehlen sollte, öffne die App in der du eingeloggt bist und verwende den IoT-Konfigurator. Fahre mit der Einrichtung fort, indem du die erforderlichen Informationen eingibst.


Schritt 3: Fertigstellung

Suche einen geeigneten Platz für die OBD-Box hinter der Abdeckung.

⚠️ Achte darauf, dass das syniotec Logo nach oben zeigt; das ist wichtig, damit der OBD zuverlässig senden kann.
